Die Hypernova war schon flüsterleise, die Hypernova² geht nocht einen Schritt weiter - absolut lautlos.
Was braucht man dafür ?
Man nehme 7 Kg eCu, in Form von 3 Platten, wobei 2 Stück im Prinzip riesige Kükos sind und die Zwischenplatte nur als Wärmepuffer dient. Die Tüllen sind fest eingelassen, es kann 10mm PUR/PVC-Schlauch einfach darüber gesteckt werden, mit etwas warmmachen geht auch 8mm. Die zwei äusseren Platten, sowie einige der Peltiers sind von Multiplayer.
Nehme 14x Peltier 15V 3.9A 58.5W 39x39mm
So sieht die unterste Ebene aus:
Die zweite Ebene:
Ein paar gute Brückengleichrichter, wovon jeder bei 380V 2.2A kurzzeitig sogar 3.7A verkraftet.
Dann brauchen wir noch zum glätten eine guten Power-Elko mit 4700mF.

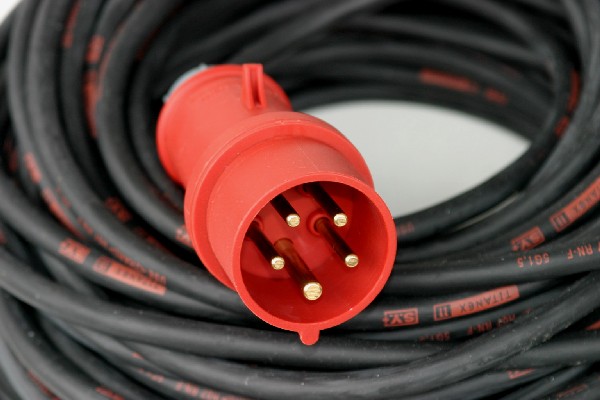

Ein 6.5Kg Trenn-Trafo. Die Pelztiers sind in jeweils 2 in Reihe und 7-Fach parallel geschaltet, so das für jedes 28*240/380V -> 17,68V/2 (immmer 2 Pelztiere in Reihe) = 8,84V bleiben.
Jedes Peltier nimmt dabei 2,29A auf, Pelektrisch pro Peltier = 20,33W.
Nun werden die Brückengleichrichter hinter den Trenntrafo geschaltet und
parallel an dessen Gleichspannungsausgängen der Power-Elko sowie die in Reihe/Parallel geschalteten Peltier-Elemente.
Gesamtstromaufnahme der Peltiers ~285W. Die Kälteleistung eines Peltiers nimmt unterhalb der maximal möglichen Spannung zu, so das hier eine deutlich höhere Effizienz erreicht wird - ich gehe mal pessimistisch von 1.2 aus (da nichtmal ein viertel der max Leistung aufgenommen wird).
Das ergibt eine Gesamt-Kälteleistung von 341,54W und eine vom der warmen Seite abzugebende Wärmemenge von 626W.

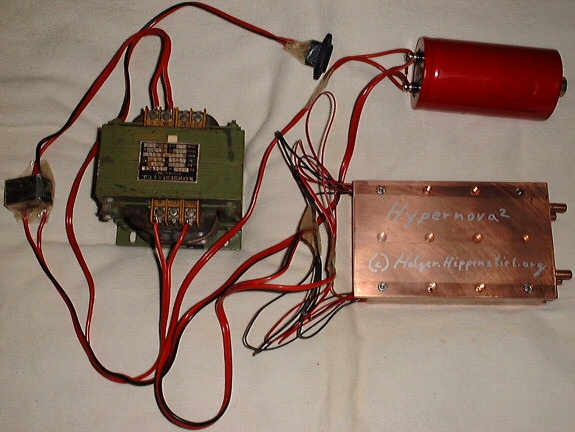

Fertig aufgebaut sieht das ganze so aus:
Ein Testlauf mit einem Dual-Radi brachte die Kaltseite auf 3°C bei 22°C Raumtemperatur, also einen effektiven dTmax von 19K.
Gekoppelt mit der Hypernova konnte bis auf -10°C gekühlt werden.
Theoretisch sind noch deutlich höhere Kühlleistungen damit möglich, da die Peltiers ja so nur mit der hälfte der Spannung laufen, allerdings nimmt die Effizienz der Peltiers dann weiter ab. Max theoretische Kälteleistung ist ~650W - wobei dann fantastische 1474W ab Abwärme entstehen. Die Kälteleistung verteilt sich auf den beiden Ebenen, dadurch ist der dTmax höhere als es mit einer einzelnen Lage Peltiers möglich wäre, jedoch die effektive Wärmepumpleistung über das ganze Element nur etwa 40%, somit erreicht Hypernova² tiefere Temperaturen als die Hypernova - kann dafür aber nicht soviel Wärme pumpen. Die Hypernova oder mein Riesenradi (60x60x17cm ~3500W) sind dafür genau das richtige um die Wärme effektiv und leise abzuführen - aber es reicht wiegesagt auch ein DoppelRadi mit zwei sehr langsam laufenden 120ern.
Die Warm- und Kaltseite der Hypernova² sind übrigens elektrisch getrennt, da die Halteschrauben keinen Kontakt zu den Kuperplatten haben.
